介質：空氣和非易燃、非腐蝕性氣體，對潮濕/粉塵/結露/油污不敏感
溫度：工作-20~70°C，介質0~60°C，溫補0~50°C
壓力：過載10xFS，破壞壓力15xFS
性能參數：
精度 %FS | ±1.0% | ±0.5% |
溫漂%FS/°C(零點/滿量程) | ±0.05/0.08 | ±0.03/0.04 |
穩定性%FS/Year | ±0.5 | ±0.3 |
響應時間：0.5/1/2/5 s，可設置
過程連接：錐形咀，內徑5mm軟管連接，雙方向可選
輸出：0~10V，4~20mA(二線)，RS485可選
輸出負載：≤500Ω(電流型)，≥2kΩ(電壓型)
電源：電壓型16~28VAC/16~35VDC，電流型18.5~35VDC (RL=500Ω)，8.5~35VDC (RL=0Ω)
清零按鍵：外部按鍵可實現方便的清零操作
外殼：材料: 防火ABS+PC；防護：IP30(端子除外)
認證：CE
選型表
型號 | DPTM |
|
|
|
| 小型通用壓差變送器 |
精度 |
| 0 |
|
|
| ±1.0%FS |
| 1 |
|
|
| ±0.5%FS |
量程 |
|
| x |
|
| 見量程表 |
輸出 |
|
|
| 1 |
| 0~10V |
| 2 |
| 4~20mA(二線) |
| 8 |
| RS485/Modbus |

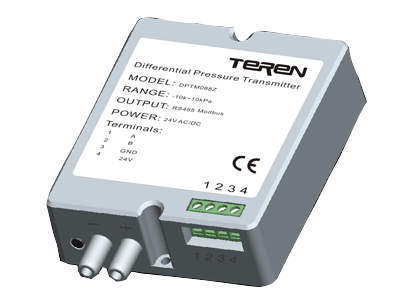

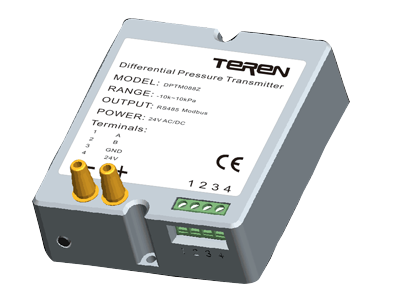

氣咀 方向 |
|
|
|
| 0 | 水平方向 |
|
|
|
| 1 | 垂直方向 |
量程表
Code | Pa | Code | Pa |
0 | 0~25 | 5 | 0~1000 |
1 | 0~60 | 6 | 0~2500 |
2 | 0~125 | 7 | 0~5000 |
3 | 0~250 | 8 | 0~10000 |
4 | 0~500 |
|
|
零點在中間的定義：在選型最后加Z。如DPTM*1*Z,代表滿量程60pa，零點在中間，即為-30-0-30pa。僅1-6有此選項。
