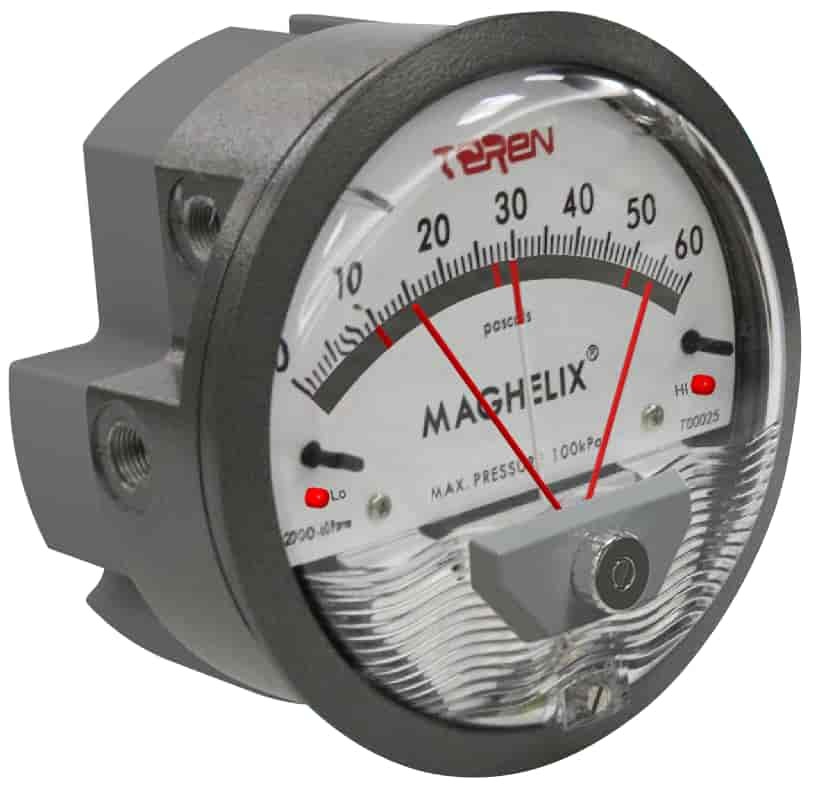

應用和特點

• 結合指針式壓差表、壓差開關和壓差變送器為一體，提供三合一的復合功能，精確實現正壓、負壓或壓差檢測、顯示與控制。適用于風扇、鼓風機、過濾器、及各類生物安全柜、潔凈工作臺、除塵設備、醫療和藥機設備等

• 指針表采用A2000的技術與設計，利用簡潔、無摩擦的磁性運動部件，提供精確測量和指針顯示。其功能獨立于開關和變送器，即使電源中斷也能正常工作，精度高達2%FS

• 壓差開關有高、低二組開關，可由面罩上的設定旋鈕完成設定，由紅色指針指示，電子部分可通過RS485完成設定

• 壓差開關的電子部分和變送器采用MEMS傳感器及數字技術，精度高達±1%FS，與機械部分的指針表精度無關

• 多種輸出信號、量程和工程單位可選，標準安裝方式為盤裝

技術指標

介質：空氣和非易燃兼容氣體

工作溫度范圍：-16~60°C

電源：16~28VAC/16~35VDC或85~265VAC，見選型表

壓差表

精度：±2%FS(125Pa：±3%, 60Pa：±4%) @20~26°C

壓力范圍：-70~100Kpa

調零：前面罩底部調零螺絲

壓差開關

輸出：2xSPST(3A~30VDC/250VAC)，配2個紅色LED指示和一個蜂鳴器

精度：±1%FS

死區：1%FS(可設置)

報警設定：面罩旋鈕設定開關的指針示值，背部RS485設定開關的電子數字參數

壓差變送器(可選)

輸出： 0~10V/4~20mA(三線)，RS485/Modbus

輸出負載：≤500Ω(電流輸出)，≥2kΩ(電壓輸出)

精度：±1%FS

長期穩定性：±0.5%FS/Year

溫補范圍：0~50°C

溫漂：<0.05%FS/°C (零點)，<0.08%FS/°C (滿量程)

響應時間：<5 s

開關和變送器清零：殼體背面清零按鍵

電氣連接：殼體背面接線端子

工作壓力：過載壓力10xFS(含1kPa以下)/8xFS(1kPa以上)

          破壞壓力20xFS(含1kPa以下)/10xFS(1kPa以上)

壓力連接：1/8" NPT的壓力接口，側面一對

外殼：前殼：鑄鋁外殼和表圈，PC面罩；后殼：阻燃ABS+PC(UL94V-0)

防護等級：前殼：IP65；后殼：IP30(端子除外)

重量：0.81kg

認證：CE

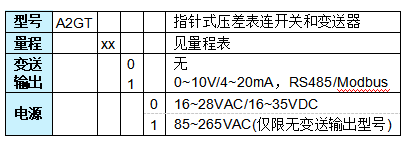

選型表

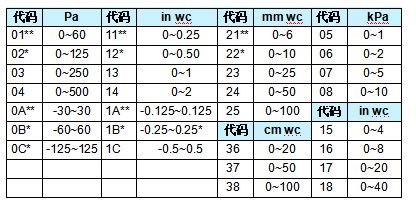

量程表

指針表的精度等級：**精度4%；*精度3%；其它精度2%。開關和變送器的精度為1%FS。
