應用特點

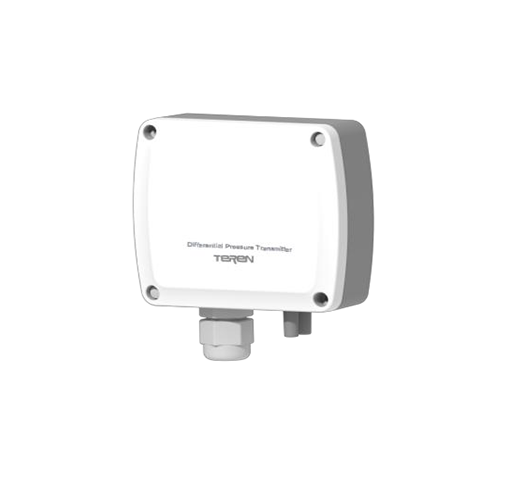

1、采用高精度 MEMS 傳感器及數字化技術，可以檢測正壓、負 壓或壓差。DPTL 適合平面安裝，DPTL-F 適合嵌入式安裝

2、可用于各類通風、空調系統及設備的空氣壓力檢測，也可測量 風扇、鼓風機、過濾器阻力、爐體通風、孔板、凈化間、生物 安全柜、潔凈工作臺、除塵、醫療和藥機等設備的壓差檢測

3、多種量程范圍、工程單位和輸出信號選擇

4、電源和輸出有過壓及反接保護功能，高可靠性和抗干擾能力

5、高性價比，精度高達 1%，量程最低為 25Pa

6、按鍵/撥碼開關支持功能：零點校準、單位切換、響應時間等

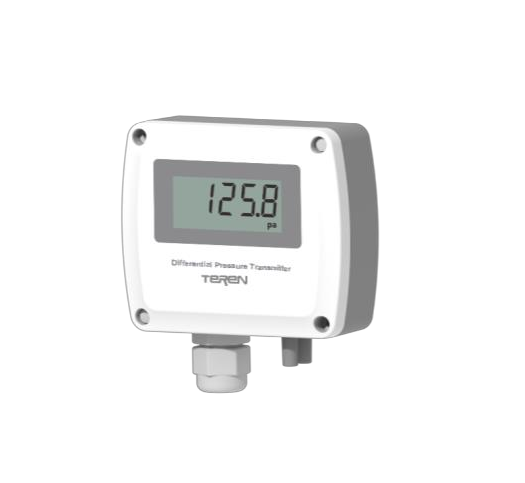

7、可選 LCD 模塊，現場可插拔安裝

技術指標

介質：空氣和非易燃/非腐蝕性氣體，對潮濕/結露/油污等不敏感

工作環境：-20~70°C

介質溫度：0~60°C

溫度補償：0~50°C

量程：25Pa(±12.5Pa) ~10kPa(±5kPa)

工作壓力：過載10xFS，破壞壓力15xFS

精度：±1.0%FS(25Pa為±2%FS)

長期穩定性：±0.5%FS /Year

溫漂：<0.05%FS/°C(零點)，<0.08%FS/°C(滿量程)

響應時間：0.5/1/2/5s，可由撥碼設置

清零按鍵：按鍵可實現方便的清零操作

過程連接：錐形咀，內徑5mm軟管連接

顯示：5位LCD，顯示區域44x18mm，帶單位指示

工程單位：5種，見量程表，撥碼切換

輸出：0~5V/0~10V/4~20mA(三線)，4~20mA(二線)，RS485

輸出負載：≤500Ω(電流型)，≥2kΩ(電壓型)

電源：電壓型16~28VAC/16~35VDC  電流型18.5~35VDC (RL=500Ω)，8.5~35VDC (RL=0Ω)

外殼材料：下殼ABS+PC，上殼PC，阻燃UL94V-0

防護等級： IP65

重量：150g

認證：CE

配件：嵌入式安裝面板(型號 DPTL-A)可單獨采購

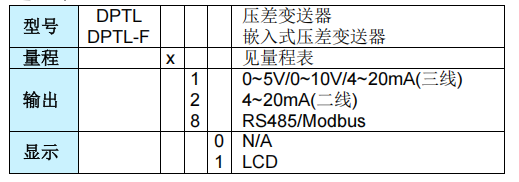

選型表

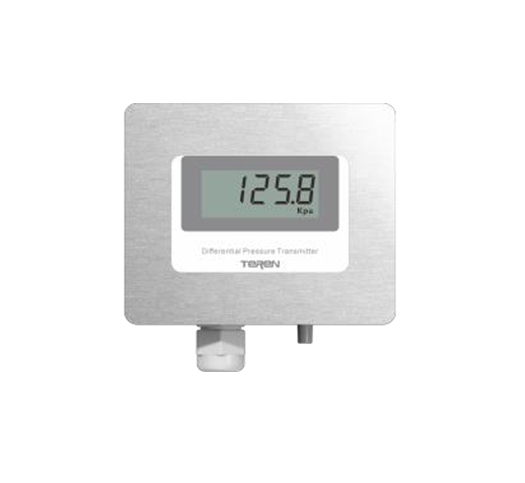

DPTL-F嵌入式壓差變送器

DPTL-F嵌入式壓差變送器由DPTL(帶LCD顯示)和嵌入式安裝面板(型號DPTL-A)組合而成，技術參數與DPTL完全相同，選型為DPTL-Fxx1。

適用于各類凈化間或凈化設備的嵌入式安裝，無積塵，易 清潔。面板為316拉絲不銹鋼材料，尺寸：寬104×高88×厚 1.5(mm)。嵌入式安裝開孔尺寸：寬93×高79×深42(mm)。顯示 LCD尺寸：44x18(mm)。

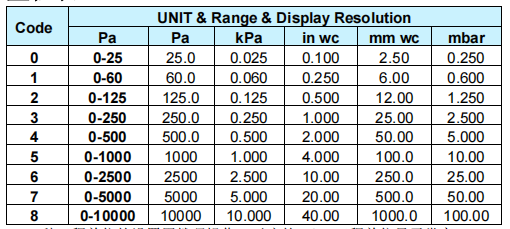

量程表

1．5種工程單位的設置用撥碼操作，對應的LCD工程單位顯示常亮。
