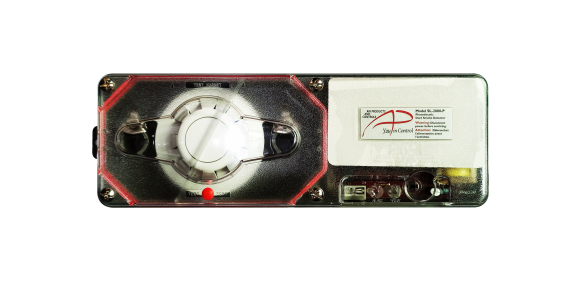

1. 1、源自Apollo，型號SL-2000-P；安裝在通風管道中，探測進入道內煙霧狀況，結合防護區設計，有效探測進入風道空氣中的煙霧量；

2. 2、感煙探測器采用光電技術對采樣空氣中的煙粒子進行探測，當空氣中煙霧達到一定值時，探測器就會發出報警信號，同時可聯動報警和關掉風扇/風機等系統，以阻止有毒氣體和可燃氣體進入防護區域；

3. 3、報警觸點用于與控制器或其他設備聯接(報警、啟動)，HVAC控制及其它輔助功能。探測器也為各種遠程附件提供了輸出端子，如喇叭、閃光燈、遠程指示燈和測試/重置開關或按鈕；

4. 4、探測器的上蓋有漏裝警示功能；

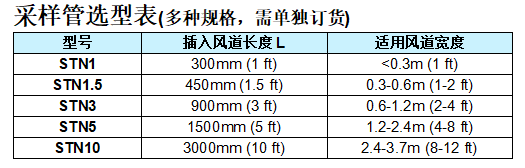

5. 5、采樣管有多種長度可選，建議長度至少等于風道寬度的80%，或整體貫通風道，以達到較好采樣功能；

傳感器：光電式煙感探測器

風管風速：0.5~20m/s (100~4000 ft/min)

應用環境：0~60°C, 0~90%RH(非冷凝/結冰)

電源：24VDC/AC，115/240VAC，詳細電源參數及供電電流負載參數見說明書

接線：4線

靈敏度測試：參照產品標簽

報警觸點：2xSPDT，10A@115VAC，5A@230VAC，5A@30VDC(阻性)；1xSPST，0.5A@230VAC，2A@30VDC(阻性)

故障觸點: 1xSPDT，10A@115VAC，5A@230VAC，5A@30VDC(阻性)

電氣連接：螺絲端子

外殼：灰色PC底盒及透明PC上蓋(UL94-V0)

外殼防護等級：NEMA1

重量：1.13kg(不含采樣管)

認證：UL，FM，MEA

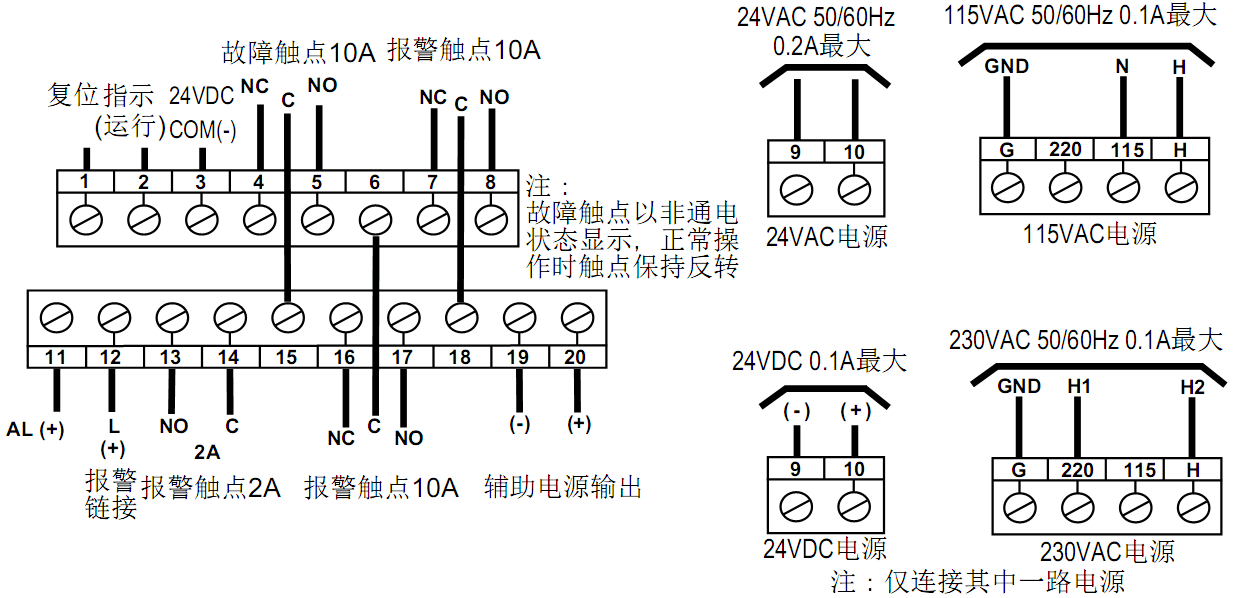

端子和電源連接

在將輸入電源連接到探測器之前，確定有正確的輸入電壓/電流可用，并確保將其連接到正確的端子。

典型樓宇自控基本監控應用接線：

電源：9/10端子（24VDC或 24VAC 50-60Hz）或G/220/H端子（24VAC 50-60Hz），僅其中之一組

報警：18/7/8端子，干觸點 (SPDT，10A@115VAC，5A@230VAC，5A@30VDC(阻性))；

6/16/17端子，干觸點 (SPDT，10A@115VAC，5A@230VAC，5A@30VDC(阻性))；

13/14端子，干觸點 (SPST，0.5A@230VAC，2A@30VDC(阻性) )；

故障：15/4/5端子，干觸點 (SPDT，10A@115VAC，5A@230VAC，5A@30VDC(阻性))；

其他功能、應用、操作、維護或具體安裝說明請參考原廠原版英文說明書。
