應用和特點

1、獨創使用彩色TFT-LCD作為表盤顯示，融合傳統指針和數字顯示，可實現壓差/風速/風量檢測、顯示、設置、輸出和報警控制的一體化功能，有豐富美觀的顯示界面

2、采用高精度MEMS傳感器及數字化技術，可用于檢測各類通風、空調系統及設備的壓差/風速/風量

3、測量精度高，優異的溫度補償，工業抗干擾等級達到三級，適應復雜電磁干擾環境的各類工業系統及設備應用

4、時尚超薄設計，特別適合嵌入式或盤面安裝

5、多種量程范圍、輸出方式、工程單位和報警方式可選

6、可選2個獨立的單刀單擲繼電器，用于各種報警功能

7、可外接分體式溫度探頭用于溫度測量和補償

8、全數字電路，電源和輸出有過壓及反接保護功能，可靠性高

9、壓差測量精度高達±0.5% FS

10、按鍵功能：零位校準、單位切換、繼電器設置、響應時間設置、量程/信號校準、壓差/風速/風量設置、補償/系數和參數輸入等

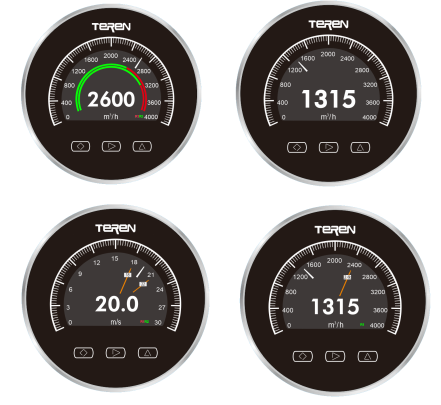

11、高亮度全彩色顯示，可顯示模擬指針、趨勢圖、測量值、報警顏色、報警狀態、報警設定點等，由按鍵設置，參見彩圖

12、無機械運動部件，防震動，高防護等級設計，可達到IP65

技術指標

檢測技術：高精度MEMS傳感器，壓阻測量原理，基于動態壓差檢測，按伯努利方程精密計算風速/風量

介質：空氣和非易燃/非腐蝕性氣體，對潮氣/結露/油污不敏感

介質溫度：0~60°C

外殼：ABS塑膠或鑄鋁外殼，PC面板

尺寸：開孔Φ115 mm，嵌入厚度38.5mm(鑄鋁)/33mm(塑膠)

工作環境：-20~70°C

溫度補償：0~50°C

工作壓力：過載壓力10xFS(含1kPa以下)/8xFS(1kPa以上)

                 破壞壓力20xFS(含1kPa以下)/10xFS(1kPa以上)

量程范圍：0-10/30/100m/s，見選型表

介質溫度補償(可選)：

探頭：PVC護套電纜，4×28AWG，長2m(其他定制)，工作溫度-40~85°C，絕緣電阻>100MΩ(25°C)

數字溫度傳感器：精度±0.2°C @-40~100°C

量程范圍：0~50°C(默認，其他可設置)

測量精度：壓差±0.5%FS

長期穩定性：±0.5%FS /Year(壓差)

溫度漂移(壓差)：<0.03%FS/°C (零點), <0.04%FS/°C (滿量程)

響應時間(壓差)：0.5~30 s，按鍵設置

顯示器件：3.5”高對比度TFT彩色LCD，分辨率320x480

顯示分辨率：風速0.1m/s，風量1m3/h，溫度0.1°C

顯示刷新時間：<1秒

變送輸出：風速/風量4~20mA(三線)，溫度4~20mA(三線，可選)

輸出負載：≤500Ω

通訊：1路RS485/Modbus RTU，可讀/寫，9600波特率

繼電器輸出：2×SPST, 0.5A/30VDC或1×蜂鳴器

按鍵：3個輕觸按鍵

電氣連接：背面引出電纜0.5m

電源：16~28VAC, 9~28VDC

過程連接：錐形咀，內徑5mm軟管連接，側/背面各一對

重量：約515g(鑄鋁外殼)，400g(塑膠外殼)，不含溫度探頭

防護等級：IP65

認證：CE，符合EN61326-1工業控制設備要求

配對傳感器：風速測片AFMB或同類皮托管，見對應產品說明

配件：標配1002配件(PVC軟管2M)和A-S0配件(含螺絲一組及安裝支架3個)可滿足基本的表面或盤面安裝。

           另有A-S1/A-S2/A-S7-X配件可選，需單獨訂購，適合各種表面/盤面/嵌入式安裝，參考配件產品說明。

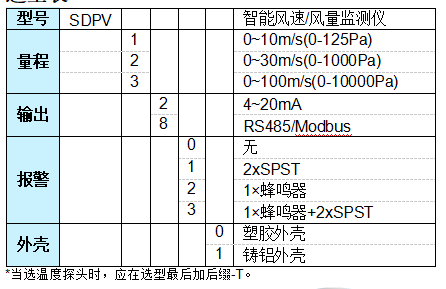

選型表
