球閥執行器在工業自動化控制領域中起著至關重要的作用，為確保球閥執行器的作用，掌握正確的接線方式是確保球閥執行器正常運行的關鍵。下面將詳細介紹兩種常見的球閥執行器接線方式。

一、球閥執行器的基本組成

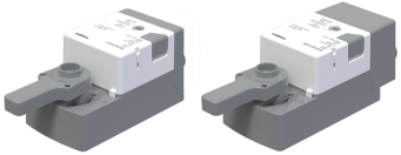

球閥執行器主要由電動執行機構和球閥本體組成。電動執行機構負責接收控制信號，并將其轉化為機械運動，驅動球閥進行開關操作。球閥本體則是控制流體通道的關鍵部件。

二、常見的球閥執行器接線方式

三線制接線方式

三線制接線方式是較為常見的一種球閥執行器接線方式。它通常包括電源線、信號線和地線。

電源線：用于為電動執行機構提供工作電源。一般來說，電源線的電壓和電流應符合執行機構的額定要求。

信號線：用于傳輸控制信號，常見的控制信號有 4-20mA 電流信號、0-10V 電壓信號等。信號線的連接應確保信號的穩定傳輸，避免干擾。

地線：地線的作用是確保執行器的安全接地，防止電氣故障和意外事故的發生。

四線制接線方式

四線制接線方式在一些復雜的控制系統中較為常見。它除了包括電源線、信號線和地線外，還增加了一根反饋信號線。

反饋信號線：用于將球閥執行器的位置反饋信號傳輸回控制系統。通過反饋信號，控制系統可以實時了解球閥的開關狀態，實現精確的控制。

三、接線步驟及注意事項

接線步驟

首先，根據球閥執行器的型號和規格，確定所需的接線方式和線纜規格。

然后，將電源線、信號線和地線按照正確的極性連接到執行器的相應接線端子上。在連接過程中，應確保線纜連接牢固，避免松動和接觸不良。

對于四線制接線方式，還需要將反饋信號線連接到控制系統的相應輸入端子上。

最后，進行接線檢查，確保所有線纜連接正確無誤后，方可通電進行調試。

注意事項

在接線前，應仔細閱讀球閥執行器的使用說明書，了解其接線要求和注意事項。

選擇合適的線纜規格和類型，確保線纜能夠承受執行器的工作電流和電壓，同時具有良好的抗干擾性能。

接線過程中，應嚴格遵守電氣安全規范，確保操作人員的安全。

在調試過程中，應逐步增加控制信號，觀察球閥執行器的動作是否正常，如有異常情況應及時停止調試，檢查接線和設備是否存在故障。

正確的球閥執行器接線方式是確保工業自動化控制系統穩定運行的重要保障。在實際應用中，應根據具體的控制要求和設備特點，選擇合適的接線方式，并嚴格按照接線步驟和注意事項進行操作，以確保球閥執行器的正常運行和系統的安全可靠。
