應用和特點

• 專為暖通系統或各類設備的風門控制而設計

• 安裝簡便：直接耦合設計，將執行器固定在風門連接軸上，適配器自動對中，能夠適用不同軸徑的風門

• 機械行程限位：可以在全行程范圍內調整

• 有機械位置指示：可任意調節指示位置

• 手動操作：可通過手動按鈕實現手動操作，便于用戶在斷電或沒有控制信號輸入時對執行器做手動調節

• 多功能選擇旋鈕：選擇控制/旋轉方向和停止/關閉狀態，方便設置多種運行模式

• 高度可靠：全行程過載保護功能，無需限位開關，行至終點自行停止

• 可拆卸端子蓋設計，使安裝、接線方便、快捷

• 高使用壽命：采用工業設計，運行穩定可靠，壽命長

• 外置位置開關：可任意調節位置設定點，并現場安裝。接線方向可以左右靈活設置




技術指標

力矩：10 Nm

正反作用：旋轉正反作用旋鈕進行切換

位置指示：機械指示

手動操作：手動按鈕

旋轉角度：≤95°

運行時間：120s

連接軸尺寸：圓軸Φ8~17mm，方軸5.8~12mm，最短軸長43mm

電源：

控制信號：on/off，三位浮點，0(2)~10VDC(輸入阻抗100KΩ)，4~20 mA (輸入阻抗200Ω)，RS485/Modbus-RTU

內置反饋信號：0(2)~10VDC(最大輸出1mA)；4~20mA(最大負載500Ω)；RS485/Modbus-RTU

內置反饋開關：2×SPDT，250V/3A

外置位置開關：1×SPDT，250V/3A 或2×SPDT，250V/3A，需單獨訂貨，參考配件說明

電氣連接：螺絲端子

工作模式：EN60730-1類型1

工作環境：-30~50°C，0~95%RH，無結露(EN60730-1)

儲運溫度：-40~80°C

噪音：≤40dB

防護等級：IP54

重量：0.64kg(24V基本型)

認證：CE

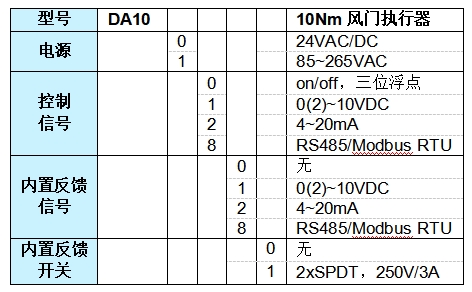

選型表

注：控制信號為0時，內置反饋信號只能選0；控制信號為1時，內置反饋信號可以選0或1；控制信號為2時，內置反饋信號可以選0或2；控制信號為8時，內置反饋信號可以選0或8。

外置位置開關 (需單獨訂貨) ：

外置位置開關可以反饋執行器的位置狀態。適合現場安裝使用，能代替內置反饋開關的功能，并可任意調節位置設定點。

型號：SW1(1×SPDT，250V/3A)；SW2(2×SPDT，250V/3A)

工作環境：-30~50°C，0~95%RH，無結露(EN60730-1)

儲存溫度：-40~80°C

保護等級：II-完全絕緣

防護等級：IP54

重量：0.1kg
