應用和特點

• 專為暖通系統或各類設備的風門控制而設計

• 安裝簡便：直接耦合設計，將執行器固定在風門連接軸上，適 配器自動對中，能夠適用不同軸徑的風門

• 機械行程限位：可以在全行程范圍內調整 ? 有機械位置指示：可任意調節指示位置

• 手動操作：可通過手動按鈕實現手動操作，便于在斷電或沒有 控制信號輸入時對執行器做手動調節

• 多功能選擇旋鈕：選擇控制/旋轉方向和停止/關閉狀態，方便 設置多種運行模式

• 斷電復位：當外部正常供電中斷時，執行器會運行到預設的安 全位置

• 標準速度或中速可選 ? 具有全行程過載保護功能，無需限位開關，行至終點自行停止

• 可拆卸端子蓋設計，使安裝、接線方便、快捷 ? 高使用壽命：采用工業設計，運行穩定可靠，壽命長

• 外置位置開關：可任意調節位置設定點，并現場安裝。接線方 向可以左右靈活設置

技術指標

扭矩：40 Nm

適用風門：≤ 8㎡ (不同的應用會有差異，詳見說明書)

正反作用：旋轉正反作用旋鈕進行切換

位置指示：機械指示

手動操作：手動按鈕

旋轉角度：≤95°

運行時間：標準速度 150s，中速 75s 可選

連接軸尺寸：圓軸Φ12~26.7mm，方軸12~18mm，最短軸長43mm

驅動：無刷直流電機

電源：19.2~28.8V AC/DC

功耗：動作 8.5W，保持 1.5W，充電 4W

電源防護等級：III-安全低壓

控制信號：on/off，三位浮點，0(2)~10VDC(輸入阻抗 100KΩ)

                 4~20 mA (輸入阻抗 200Ω)，RS485/Modbus-RTU

內置反饋信號：0(2)~10VDC(最大輸出 1mA)；4~20mA(最大負 載 500Ω)；RS485/Modbus-RTU

內置反饋開關：2xSPDT，0.5A/30VDC

外置位置開關：1xSPDT，0.5A/250VAC 或 2xSPDT，0.5A/250VAC， 需單獨訂貨，參考配件說明

斷電復位設置：全開或全關，由撥碼開關設置

斷電延時動作時間：2s

斷電復位運行時間：<45s

電容充電時間：<15min

電容使用壽命：>10 年

電氣連接：螺絲端子

工作壽命：10 萬次(全行程，標準速度)

工作模式：EN60730-1 類型 1

工作環境：-30~50°C，0~95%RH，無結露(EN60730-1)

儲運溫度：-40~80°C

噪音：≤45dB

防護等級：IP54

重量：1.9kg

認證：CE

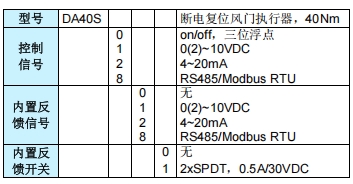

選型表

1. 控制信號為 0 時，內置反饋信號只能選 0；控制信號為 1 時，內置反饋信號可以選 0 或 1；

控制信號為 2 時，內置反饋信號可以選 0 或 2；控制信號為 8 時，內置反饋信 號可以選 0 或 8。

2. 如選運行時間為中速 75s，選型加后綴 M。
