應用和特點

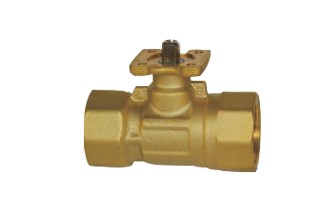

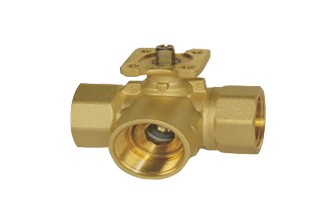

1、二/三通控制球閥，內螺紋連接，DN15~65，適用于空調機組、盤管等供熱或制冷系統及設備的冷、熱水調節

2、兼容執行器連接標準ISO5211，可以適配TEREN球閥執行器BVA系列，或其他品牌符合標準的執行器

3、等百分比流量特性

4、結構緊湊小巧，適用于狹小安裝空間

5、驅動力矩小，關閉壓差大

6、直通水流，流通能力大，流阻小，不堵渣

7、泄露率低，閥門柔性開啟，能有效防止水錘

技術指標

公稱通徑：二通DN15~65，三通DN15~50

介質：冷、熱水，最大濃度50%的乙二醇溶液

介質溫度：5~95°C

公稱壓力：PN20

流量特性：二通：等百分比；

                三通：控制路通A-AB等百分比；旁通B-AB：線性，流量約為50%Kvs

泄漏率：二通：控制通路：≤0.01%Kvs；閥桿無泄漏

              三通：控通路A-AB≤0.01%Kvs；閥桿無泄漏；旁通B-AB約1%~2% Kvs

可調比：>100: 1

旋轉角度：90°

管道連接：內螺紋，ISO7-1 Rp

執行器連接：連接法蘭符合ISO5211，F03(4×M5)，閥桿斜方鍵9×9(M5)

安裝位置：閥桿向上垂直或水平安裝

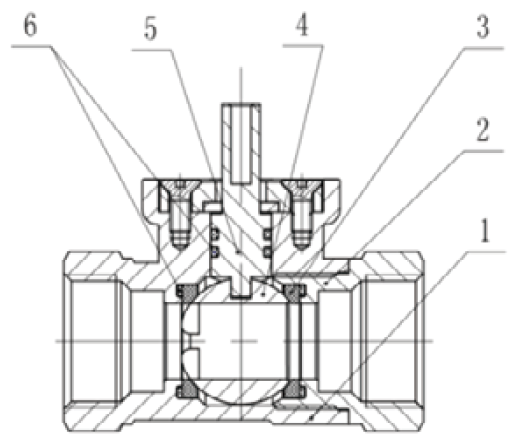

結構及材質

1. 閥體：黃銅

2. 閥蓋：黃銅

3. 閥座：增強聚四氟乙烯PTFE

4. 球芯：不銹鋼

5. 閥桿：黃銅電鍍

6. 密封圈：氟橡膠EPDM

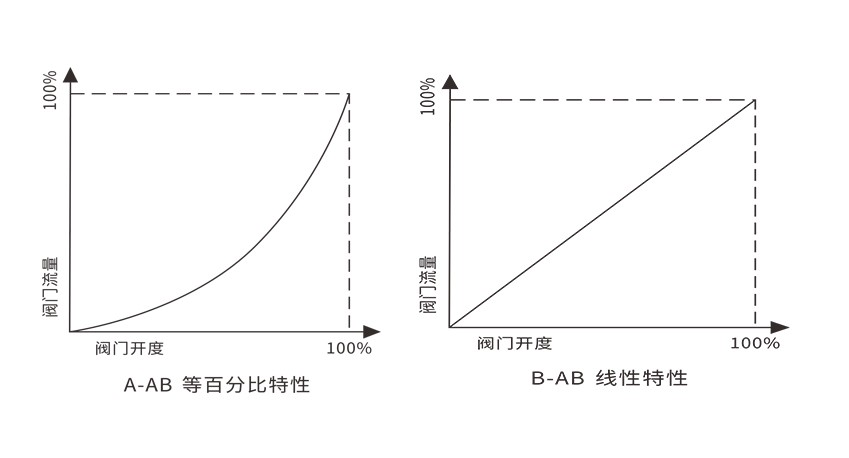

流量特性

流量與壓差的關系

Kvs=

ΔP：閥門全開時的壓差，單位kPa；

F：壓差為ΔP時的額定流量，單位m3/h；

Kvs：在閥門全開，閥門二端壓差為100kPa，介質密度為1g/cm3時，流經閥門的流量，單位m3/h

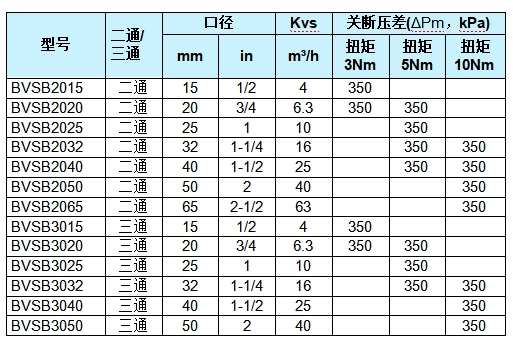

選型表及關斷壓差表

ΔPm: (對應執行器扭矩下)，在行程范圍內，保證閥門正常運行的閥門二端最大允許壓差。
