應用和特點

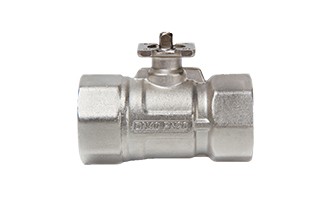

1、二通不銹鋼控制球閥，內螺紋連接，適用于空調機組、盤管等供熱或制冷系統及設備的冷、熱水或蒸汽調節

2、兼容執行器連接標準ISO5211，可以適配TEREN球閥執行器BVA系列，或其他品牌符合標準的執行器。如使用在蒸汽應用中，應選擇具有斷電復位功能的執行器。

3、等百分比流量特性

4、結構緊湊小巧，適用于狹小安裝空間

5、驅動力矩小，關閉壓差大

6、直通水流，流阻小，不堵渣，流通能力大

7、泄露率低，閥門柔性開啟，能有效防止水錘

技術指標

介質：冷、熱水，最大濃度50%的乙二醇溶液，或蒸汽

介質溫度：-5~95°C(水閥)，0~180°C(蒸汽閥)

公稱壓力：PN20

閥門類型：等百分比

泄漏率：≤0.01%Kvs；閥桿無泄漏

可調比：>100: 1

旋轉角度：90°

管道連接：內螺紋，ISO7-1 Rp

執行器連接：符合ISO5211，連接法蘭F03(4×M5)，閥桿斜方鍵9×9(M5)

安裝位置：閥桿向上垂直或水平安裝

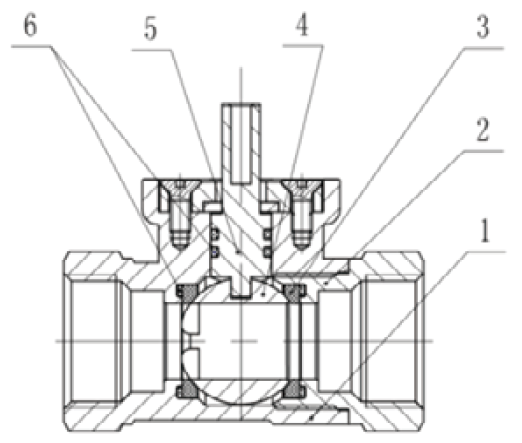

結構及材質

1. 閥體：304不銹鋼

2. 閥蓋：304不銹鋼

3. 閥座：增強聚四氟乙烯

4. 球芯：304不銹鋼

5. 閥桿：304不銹鋼

6. 密封圈：PTFE

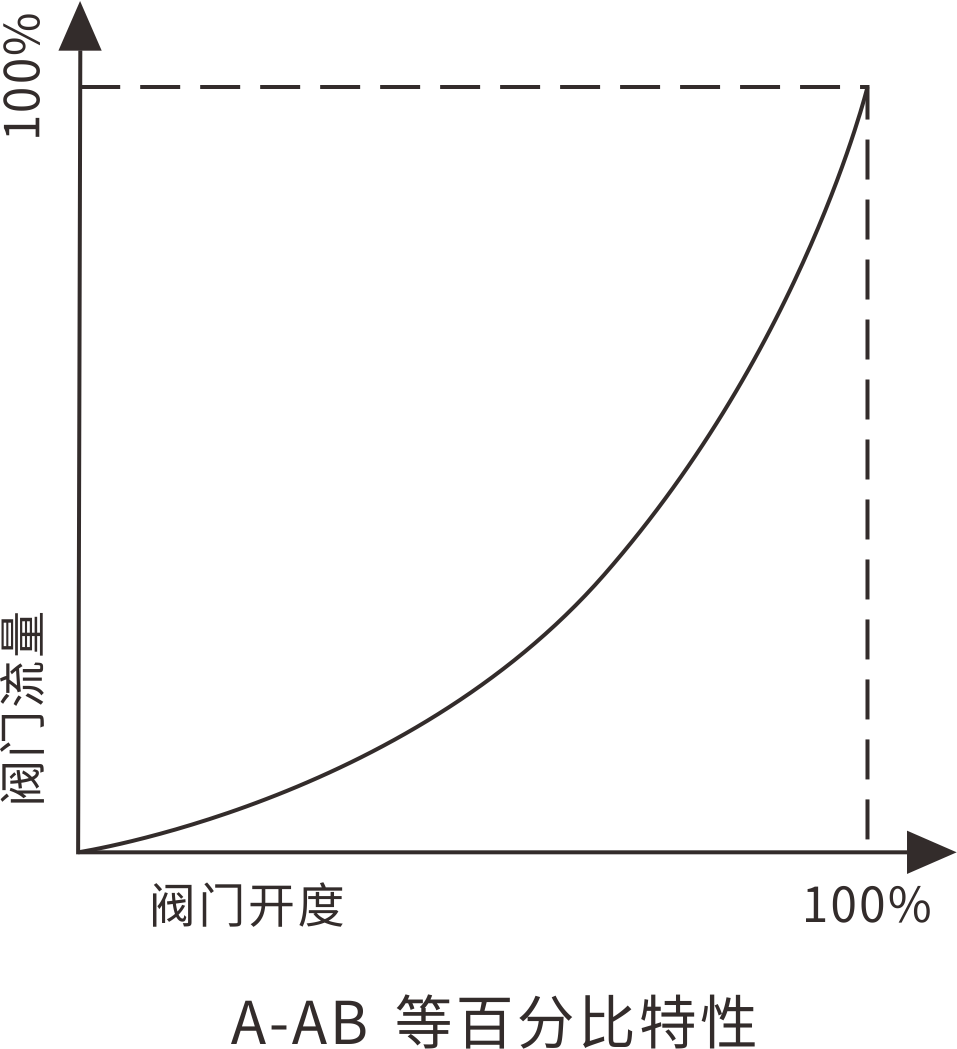

流量特性

流量與壓差的關系

Kvs=

ΔP：閥門全開時的壓差，單位kPa；

F：壓差為ΔP時的額定流量，單位m3/h；

Kvs：在閥門全開，閥門二端壓差為100KPa，介質密度為1g/cm3時，流經閥門的流量，單位m3/h

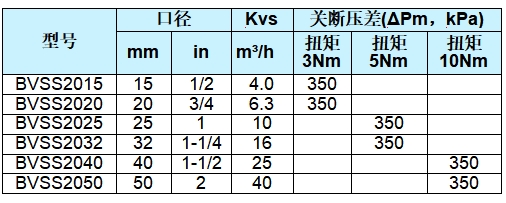

選型表及關斷壓差表(水閥)
