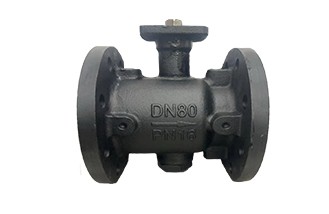

應用和特點

1、二通控制球閥，法蘭連接，適用于空調機組、盤管等供熱或制冷系統及設備的冷、熱水或蒸汽調節

2、按執行器連接標準ISO5211，可以適配TEREN球閥執行器BVA系列，或其他品牌符合標準的執行器。如用于蒸汽，應選配帶斷電復位功能的執行器

3、等百分比流量特性

4、結構緊湊小巧，適用于狹小安裝空間

5、驅動力矩小，關閉壓差大

6、直通水流，流阻小，不堵渣，流通能力大

7、泄露率低，閥門柔性開啟，能有效防止水錘

技術指標

口徑：DN40~150

介質：冷、熱水，最大濃度50%的乙二醇溶液，和蒸汽

介質溫度：冷、熱水：-5~120°C；蒸汽：0~180°C

公稱壓力：PN16

流量特性：等百分比

泄漏率：≤0.01%Kvs；

可調比：>100: 1

旋轉角度：90°

管道連接：法蘭連接，符合ISO7005-2

執行器連接：符合ISO5211，連接法蘭為F07(4×Φ9)；閥桿為斜方鍵14×14(高14)mm

安裝位置：向上垂直或水平安裝

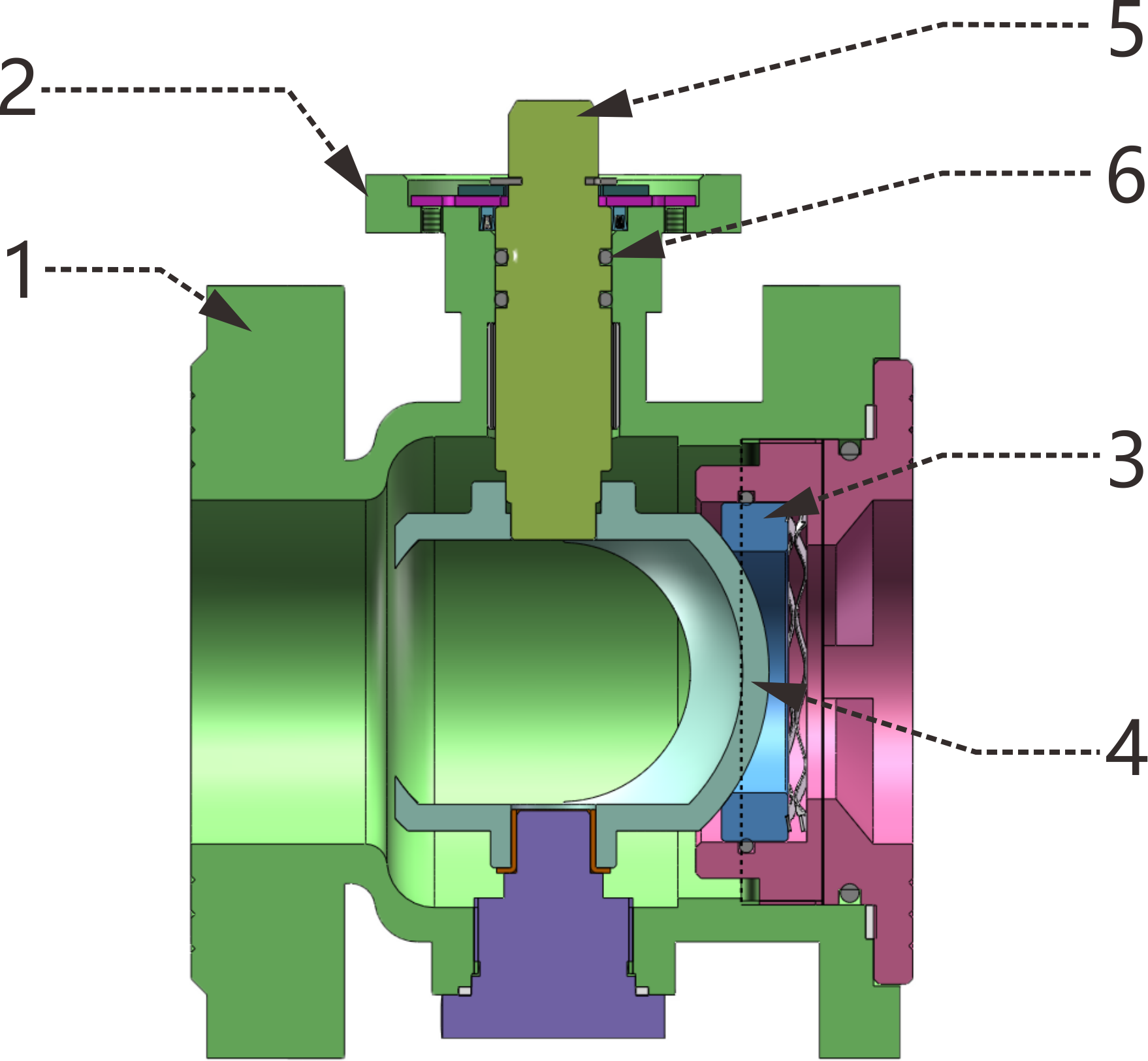

結構材質

1. 閥體：球墨鑄鐵

2. 閥蓋：球墨鑄鐵

3. 閥座： PTFE

4. 球芯：不銹鋼

5. 閥桿：不銹鋼

6. 密封圈：EPDM

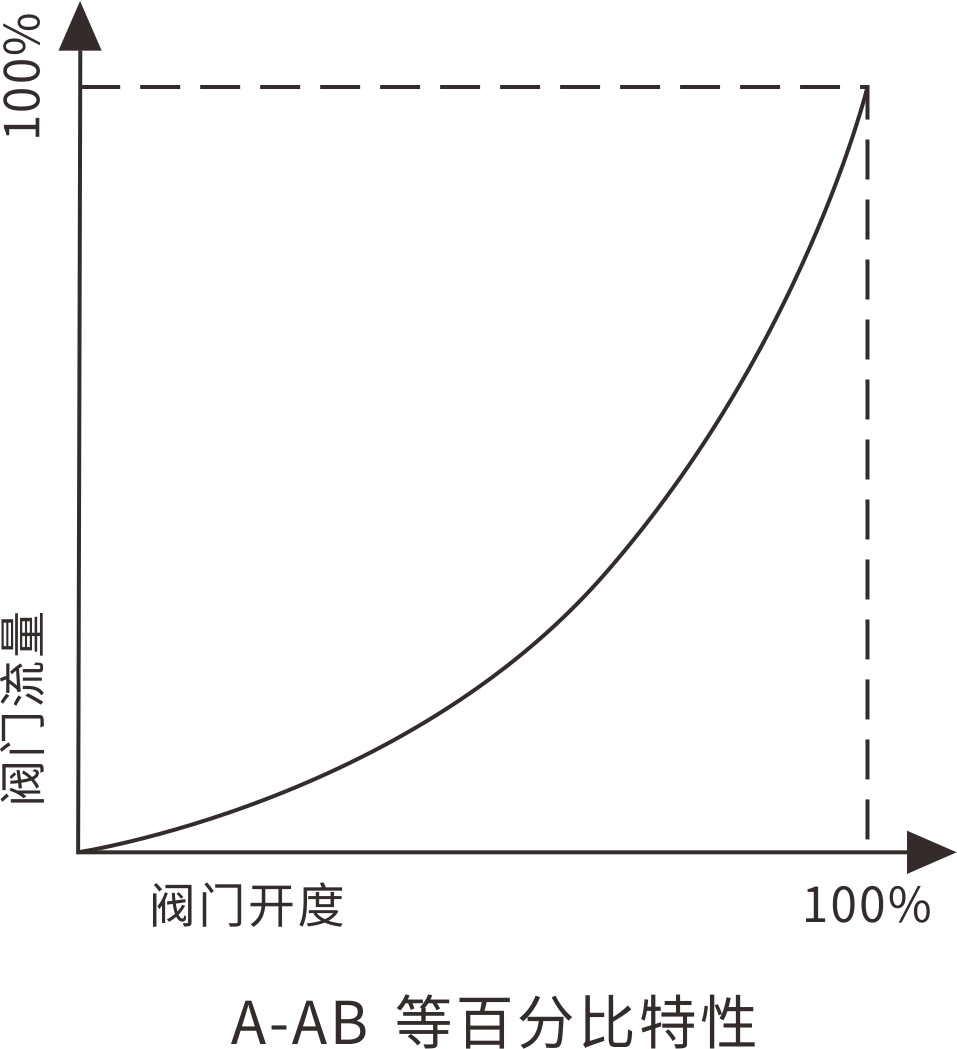

流量特性

流量與壓差的關系

Kvs=

ΔP：閥門全開時的壓差，單位kPa；

F：壓差為ΔP時的額定流量，單位m3/h；

Kvs：在閥門全開，閥門二端壓差為100kPa，介質密度為1g/cm3時，流經閥門的流量，單位m3/h

選型表及關斷壓差表(冷/熱水應用)
