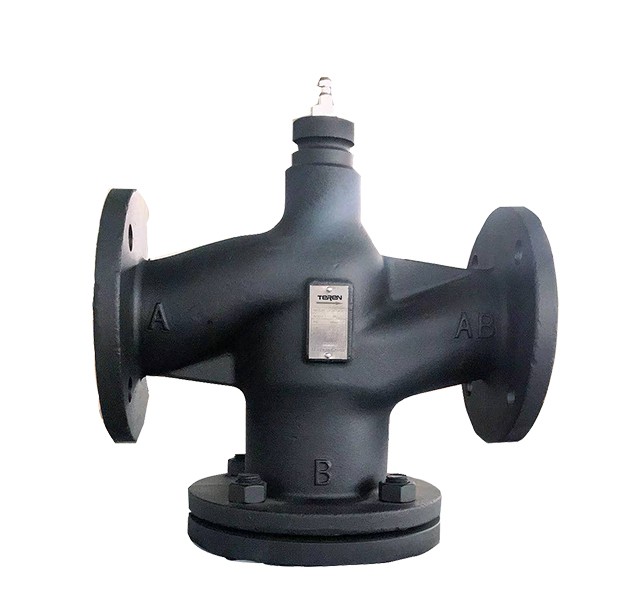

應用和特點

1、三通控制座閥，法蘭連接，適用于空調機組、盤管等供熱或制冷系統及設備的冷、熱水調節

2、適配TEREN座閥執行器GVA系列，或其他品牌的執行器，無需配件，可與執行器快速安裝

3、標準法蘭(ISO7005，HG20592)，通用性強

4、加長閥桿設計，利于散熱；壁厚加強，確保質量

5、壓力補償平衡閥芯設計，組合活塞式防污密封結構，應用于高壓差工作時性能穩定優越

6、等百分比流量特性

7、閥桿精確定位，確保精準控制

8、流道平滑，流通能力大，擾流小

9、多重密封，泄露率低

技術指標

口徑：DN15~DN250

公稱壓力：PN16

介質：冷、熱水，濃度低于50%的乙二醇溶液等

介質溫度：-10~120°C

閥門類型：三通，混流、分流二用，可按需使用

行程：10~40mm，見選型表

流量特性：控制通路A-AB等百分比；旁通B-AB：線性

可調比：DN15-50: 50:1；DN65-250: 100:1

泄漏率：A-AB ≤0.01 Kvs (DN15~150), ≤0.02%Kvs

              (DN200~250)； B-AB約0.5%~2% Kvs；閥桿無泄漏

管道連接：法蘭連接，符合ISO7005，HG20592

動作方向：閥桿向上關閉通道A-AB

安裝方向：閥桿向上或水平

結構及材質

1.閥體，球墨鑄鐵

2.閥桿，2Cr13不銹鋼

3.密封函，304不銹鋼

4.閥芯，304不銹鋼

5.閥口環，304不銹鋼

6.平衡缸，304不銹鋼

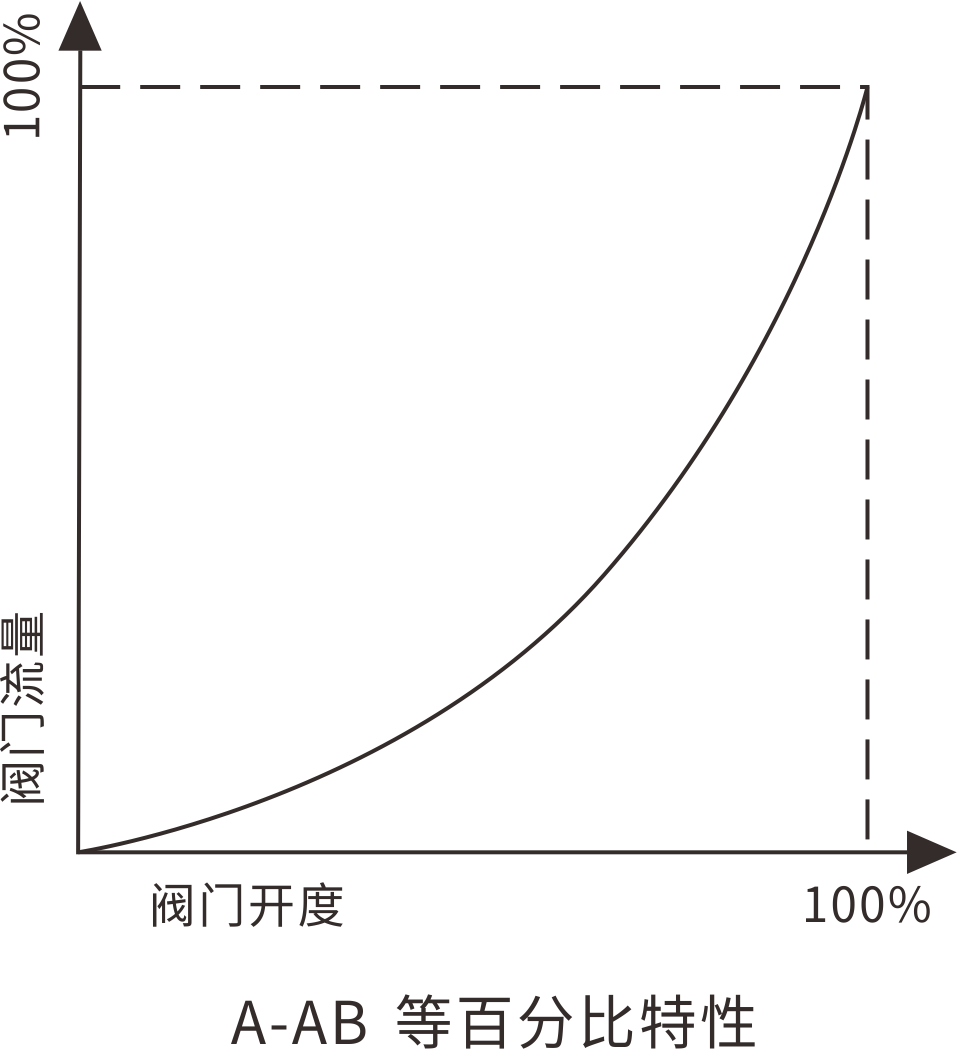

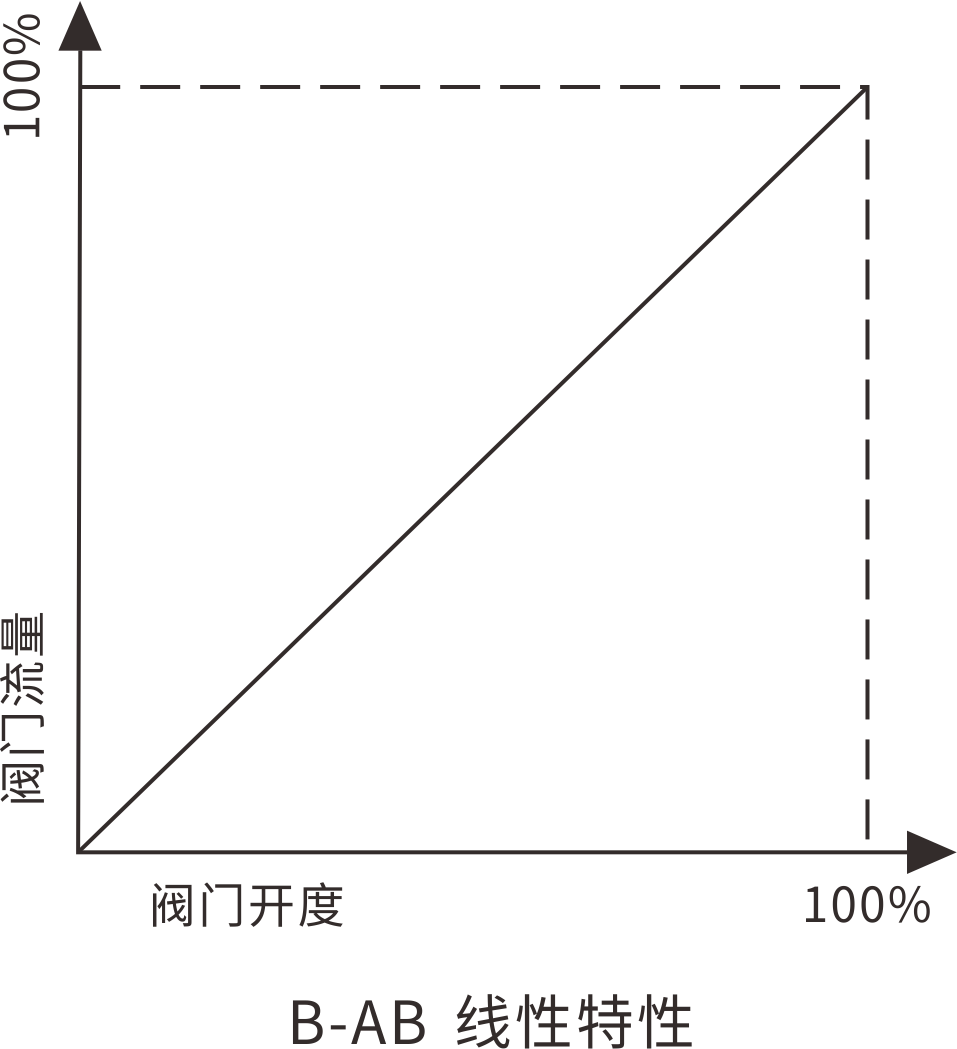

流量特性

流量與壓差的關系

Kvs=

ΔP：閥門全開時的壓差，單位kPa；

F：壓差為ΔP時的額定流量，單位m3/h；

Kvs：在閥門全開，閥門二端壓差為100kPa，介質密度為1g/cm3時，流經閥門的流量，單位m3/h

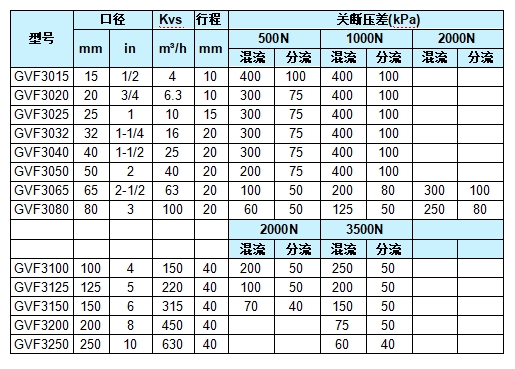

選型表及關斷壓差表
