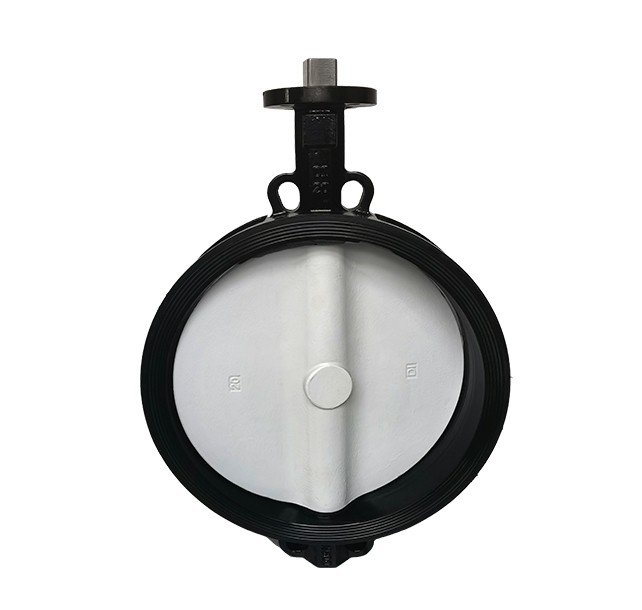

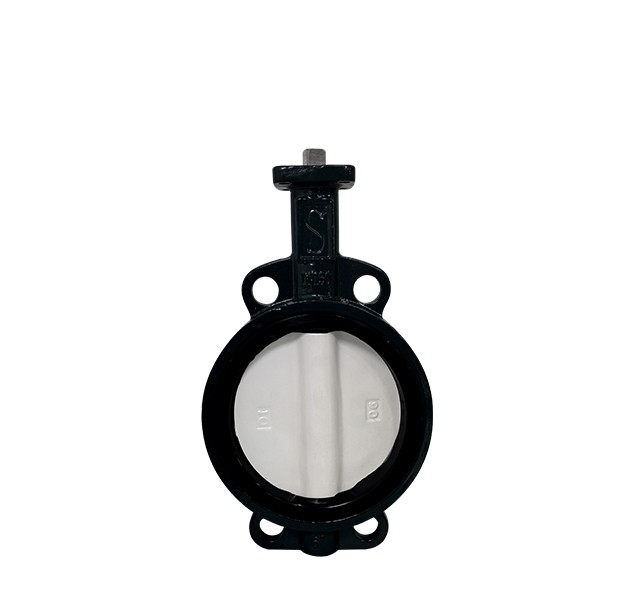

應用和特點

1、適用于各類暖通空調系統中的冷、熱水控制，如制冷機和冷卻塔順序控制，換熱站、制冷站水流的通斷控制等

2、按執行器連接標準ISO5211，可以適配TEREN蝶閥執行器BFVA系列，或其他品牌符合標準的執行器

3、結構簡單緊湊小巧，安裝簡便，雙向密封

4、專業的窄邊密封面設計，適合常規蝶閥專用法蘭連接

5、閥座有背靠結構，密封可靠，使用壽命長

6、加強閥板，并有尼龍涂層，耐腐蝕，耐沖刷，耐高溫

7、采用無銷閥軸設計，避免銷孔泄漏

8、驅動扭矩小，關閉壓差大

技術指標

口徑：DN50~800

介質：冷、熱水，濃度低于50%的乙二醇溶液等

介質溫度：-10~120°C

公稱壓力：PN16

關斷壓力：最大1200kPa，詳見選型表

流量特性：0~60%開度為近似等百分比

                 0~100%開度為S形

泄漏率：A級，符合 ISO 5208(緊密封)

旋轉角度：90°

管道連接：法蘭，符合ISO7005

執行器連接：法蘭，符合ISO5211

面到面尺寸標準：DIN EN 558，系列20

安裝位置：閥軸向上垂直或水平安裝

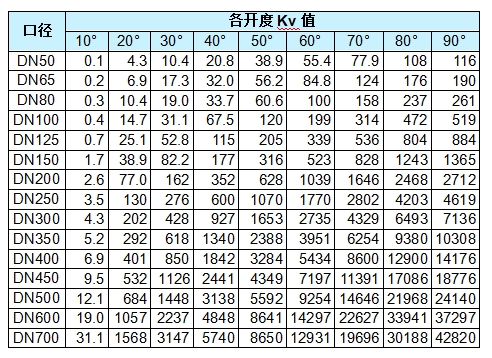

各開度Kv值

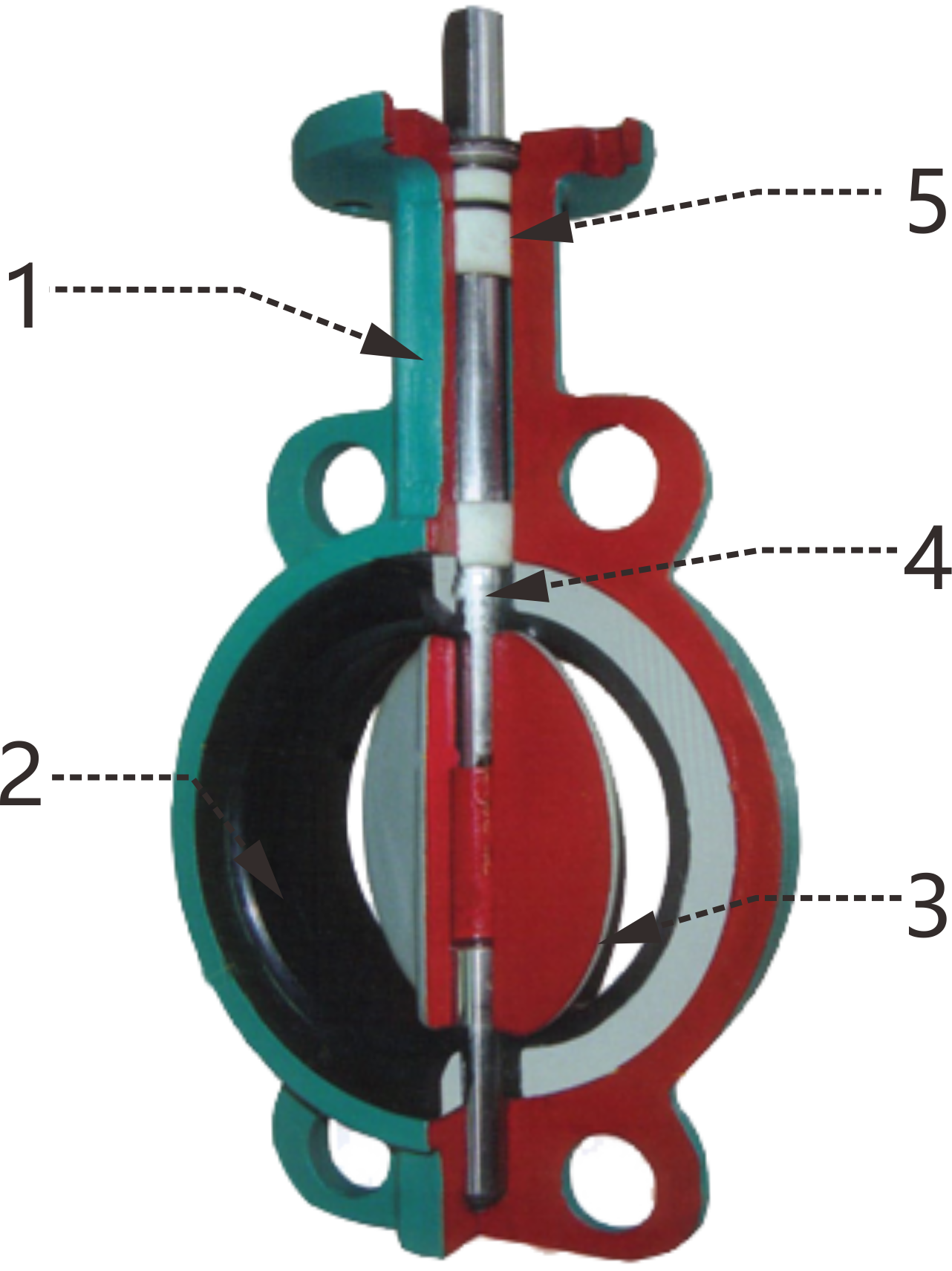

結構及材質

1.閥體：球墨鑄鐵

2.閥座：EPDM

3.閥板：球墨鑄鐵+尼龍噴涂

4.閥軸：不銹鋼

5.密封圈：EPDM

流量與壓差的關系

Kvs=

ΔP：閥門全開時的壓差，單位kPa；

F：壓差為ΔP時的額定流量，單位m3/h；

Kvs：在閥門全開，閥門二端壓差為100kPa，介質密度為1g/cm3時，流經閥門的流量，單位m3/h

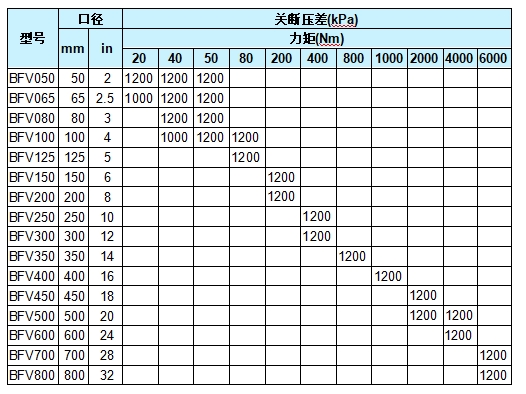

選型表及關斷壓差表
